信號分配器SOC-AA2-2

   電流信號分配器SOC-AA2-2是中泰華旭自己研發、生產、銷售,基于工控級的一款標準一入兩出隔離份配器，采用磁隔離技術保證隔離器的隔離功能:輸入、輸出、通道、電源間全隔離，能夠屏蔽現場各種干擾信號；同時保證輸出信號不衰減，提供高精度信號。輸入端可接四線制、三線制、兩線制電流信號。

電流信號隔離分配器技術參數：

         1、輸入1路：0-20mA/4-20mA;

         2、輸出2路：0-20mA/4-20mA;

         3、工作電壓：220VAC;

         4、 負載電阻：≤500Ω;

         5、消耗功率：≤2W;

         6、工作精度：0.1%;

         7、隔離耐壓：1500VDC/分鐘;

         8、絕緣電阻：>100MΩ;

         9、響應時間：200μS;

        10、環境溫度：-10℃~ 45℃;

        11、環境濕度：<90% 無結露;

        12、安裝方式:35mm導軌安裝;

        13、外形尺寸：22.5×75×105(長×寬×高); 單位：mm;

        14、機殼材質：耐燃樹脂;

        15、電源顯示燈綠LED，通電亮..

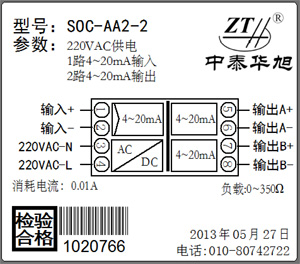

電流信號隔離分配器正面圖：

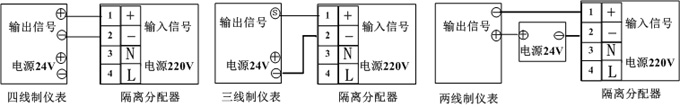

電流信號隔離器接線圖：



     根據現場儀表的不同，隔離器的接線方法也不同，SOC-AA2-2可以接四線制、三線制、兩線制電流信號，但如果現場是兩線制變送器，我們還是推薦您選用中泰華旭的專用于兩線制的隔離配電器，這樣接線簡單。



相關關注： 【什么是兩線制，四線制】 【如何選型】
