我們有的用戶經常分不清有源信號，無源信號；以及兩線制、三線制、四線制儀表信號的區別。經常把連接信號的兩根線當作是兩線制。因此，對信號隔離器，分配器的選型就容易選錯；在使用時，現場接線也經常出錯。針對這些問題，在此簡單介紹相關內容，以及對中泰華旭信號隔離器的產品選型問題 。

有源信號/無源信號：

    有源/無源信號一般是針對電流信號而言，如4-20mA。有源/無源是看提供4-20mA信號的那臺設備是否有獨立的工作電源線，如果有（220VAC或24VDC），則它輸出的信號為有源信號，否則為無源信號。對于有源信號的連接很簡單，只要隔離分配器輸入端的正端和負端分別對應4-20mA信號源設備的正端和負端就可以了。對于無源信號的連接，需要注意了，因?yàn)樘峁o(wú)源信號的那臺設備（假設A設備）沒有獨立工作電源，當它需要輸出4-20mA信號時，它的工作電壓需要外部設備來提供。因此，隔離分配器往往要求有配電功能，如配有24VDC輸出的，當它采集4-20mA信號時就可以同時提供24VDC給A設備。如果您選了隔離分配器沒有配電功能，但又要它采集A設備的信號時，我們可以串一個24VDC電源來解決，但一定要按照我們提供的接線圖來接線。

兩線制、三線制、四線制儀表信號：

  兩線制儀表只有兩根線，是沒有接電源的線的，即它們沒有獨立的工作電源接線，電源需要外部引入。它們的兩根線既要傳輸電源又要傳輸信號。它們輸出的信號稱為無源信號。

  三線制儀表，共有三根線，電源正端線、信號正端線，而電源的負端及信號的負端共用一根線（com端），即三根線。它們輸出信號稱為有源信號。

  四線制儀表，共有四根線，其中兩根線接電源正端和負端，另外兩根線是輸出信號的正端與負端。它們輸出的信號是有源信號。

中泰華旭SOC系列隔離分配器常用的接線方法圖：

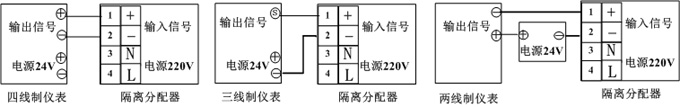

標準隔離分配器：

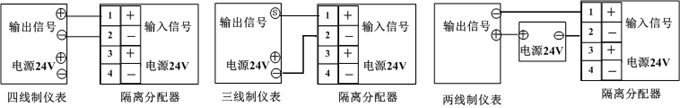

兩線制專用隔離分配器：
