編碼器脈沖分配器SOC-FAB2-1

產品簡介：

    SOC-FAB系列隔離模塊是北京中泰華旭科技公司專門針對旋轉編碼器脈沖信號開發的專用信號隔離分配器。輸入信號端直接聯接旋轉編碼器，多種等級的供電電壓任選，可適應各種型號的旋轉編碼器。輸出信號與輸入信號同步，輸出脈沖幅值可定制。

    SOC-FAB系列隔離模塊內部采用高速光電隔離器件，響應速度快、工作精度高，穩定可靠。電源、輸入、輸出間全隔離，大大提高了系統的可靠性。

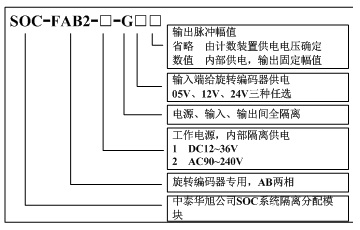

產品選型：

技術指標：

供電電壓：  DC12~36V  @  200mA ； AC90~240V@  25mA

消耗功率：  < 2W

輸入信號：  直聯旋轉編碼器，05V、12V、24V三種電源等級任選 A、B兩相

輸出信號：  兩路AB相編碼器脈沖，可外供電或內供電

工作精度：  振幅2%   占空比5%   脈沖無丟失

隔離耐壓： 1500VDC/分鐘

絕緣電阻： > 100MΩ

響應時間： <  100mS

工作溫度： -10℃~45℃

存儲溫度： -30℃~60℃

環境濕度： <90%   無結露

外形尺寸：100寬×114.5高×22.5厚  (單位:mm)

安裝方式： 35mm導軌安裝

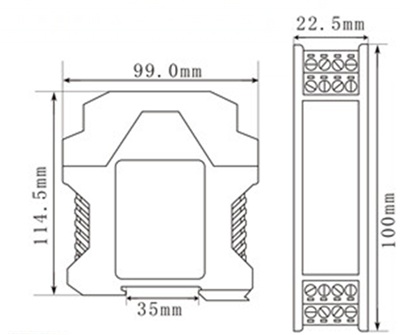

外觀及尺寸圖：

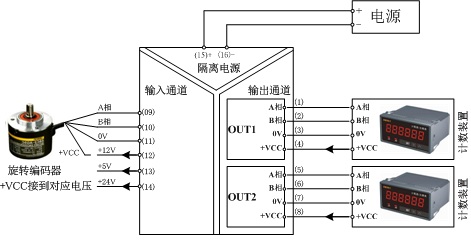

接線原理圖：
