CPU314-2C  主模塊

   PU314-2C是ZT300系列IO模塊的主控模塊，在多個模塊組合使用時作為主控模塊使用。CPU314-2C提供RS232和RS485接口各一個，可以同時使用。用戶可以訪問全部的寄存器，寄存器表見附表。

   CPU314-2C支持二次開發，語言環境為C語言，并支持在線調試。用戶可以根據被控對象的控制要求，編寫自己的控制邏輯，下裝到CPU314-2C中。CPU314-2C內置了實時時鐘和萬年歷，可實現時間參與的邏輯控制如分時溫控設備。內置的掉電保持模塊可以保持數據達10年之久。

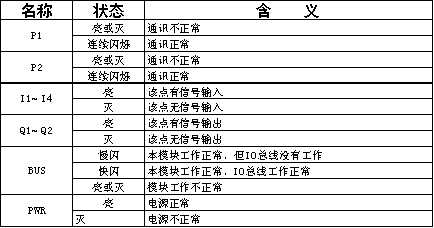

LED指示燈的含義

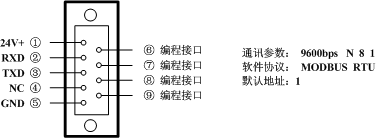

 P1口引腳定義及通訊參數

主模塊與擴展模塊組合
